Atalet Momenti Ölçüm Sistemleri

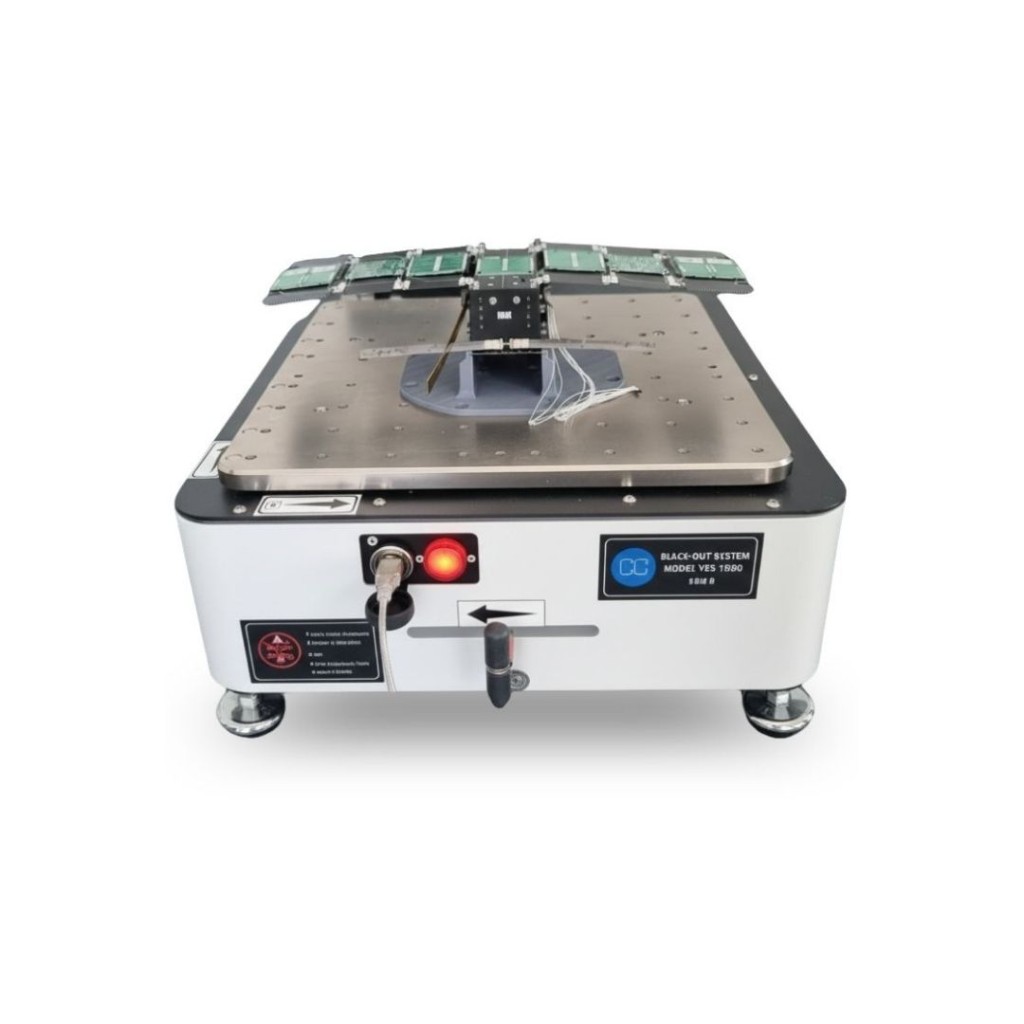

K-KAM Serisi Atalet Momenti ve Kütle Merkezi Ölçüm Sistemleri

moment of inertia and mass properties measurement

Dünya çapında takdire şayan bir şekilde kullanılan kütle özellikleri (kütle, ağırlık merkezi ve atalet momenti) ölçüm sistemlerimiz, çeşitli alt sistemleri, ekipmanları, bölmeleri, mühimmat, roketler, füzeler, radarlar, kara araçları, uçaklar ve diğer birçok savunmayı doğru bir şekilde ölçer. endüstri ürünleri. Şimdiye kadar geliştirdiğimiz sistemler 60 gramdan 40 tona kadar pek çok numunenin ölçümünde kullanılmıştır.

Dünyanın birçok ülkesinde ölçüm sistemlerimizin tercih edilme nedenlerini oluşturan üstün nitelikler şu şekilde sıralanabilir:

  • Patentli Değerli Ağırlık Merkezi Ölçüm Algoritması
  • Özel Serbestlik Dereceli Eklemler ve Mekanizmalar
  • Konumlandırma Hatasını En Aza İndiren Ölçü Tablosu Tasarımı
  • Kütlesel Özelliklerin Ölçülmesi İçin Özel Olarak Geliştirilmiş Eşsiz Elektronik Ekipman
  • Atalet Momenti ölçümleri için yüksek frekanslı optik sensörler ve hesaplama algoritmaları
  • Sezgisel Kalibrasyon Algoritması
  • Kullanıcı Dostu Arayüz Yazılımı

  • K-KÖC Atalet Momenti ve Tüm Kütle Özellikleri Ölçüm Sistemi

    atalet momenti olcum sistemi

    K-KÖC Kütle Özellikleri Ölçüm Sistemleri çeşitli ağırlıklarda ve boyutlarda nesnelerin kütlelerini, kütle merkezlerini, atalet momentlerini ve çarpım momentlerini tüm eksenlerde ve tek bir fikstür ile ölçebilen, gelişmiş özelliklere ve kullanıcı arayüzüne sahip ürünlerdir.

  • Bu sistemde eyleyiciler roll, pitch ve yaw eksenlerinde hareketi sağlamaktadır. Ixx, Iyy, Izz ve bu eksenlerin çarpım momentleri, tek bir fikstür kullanılarak hareketlerin sonunda ölçülebilmektedir.
  • Kullanıcı dostu kontrol paneli, basit bir arayüzde hareketin kontrolünü sağlamaktadır. Ayrıca, hareket sonuçları sürecin sonunda kontrol panelinde gösterilmektedir. İstenmeyen ve acil durumlarda sistem anlık olarak durdurulabilmektedir.
  • 1000 kg’a kadar tek fazlı elektrik altyapısı kullanılmaktadır. RJ45 konnektörü ve TCP bağlantısı,kontrol paneli ve eyleyiciler ile iletişim için kullanılmaktadır.
  • Ayrıca K-KÖC ölçüm sistemi dışında, büyük platformlar için kütle özellikleri ölçüm hizmeti de verilebilmektedir.

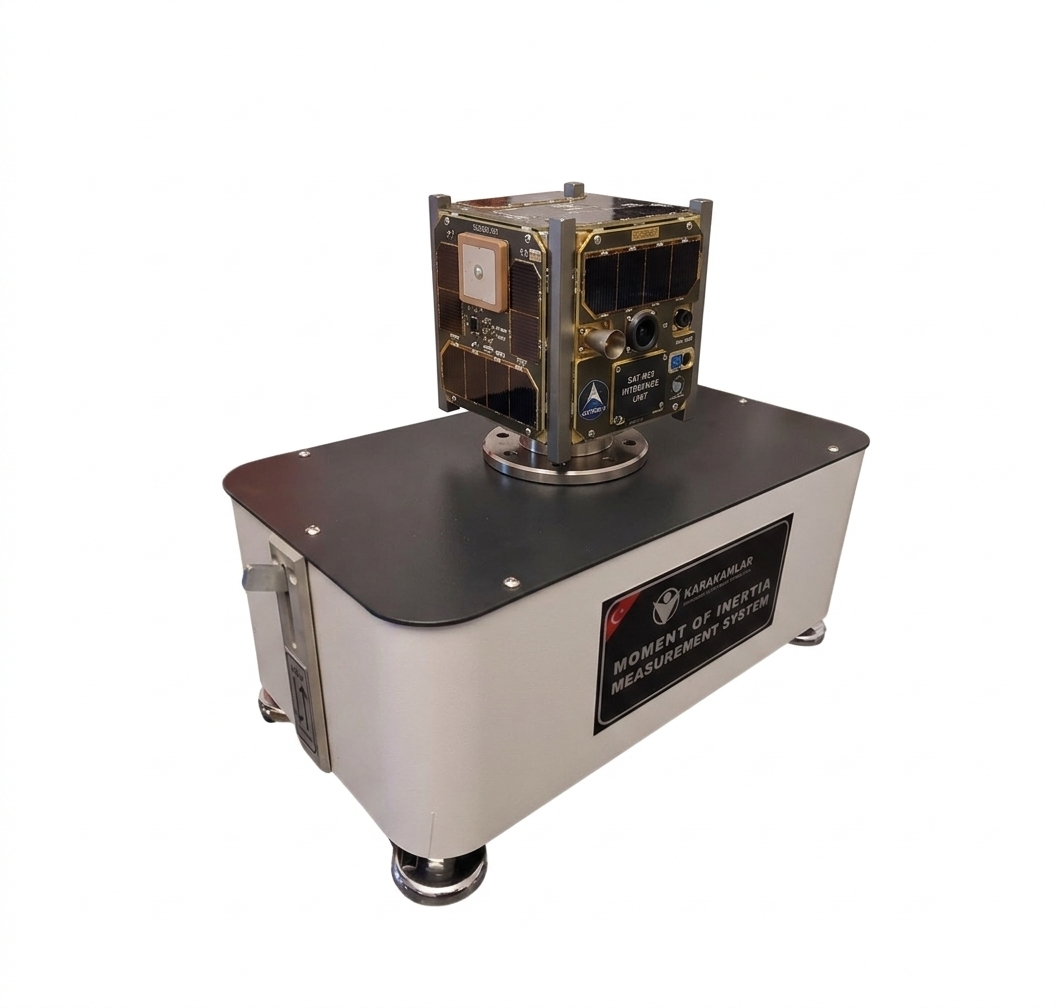

  •  K-AM Technical Specs

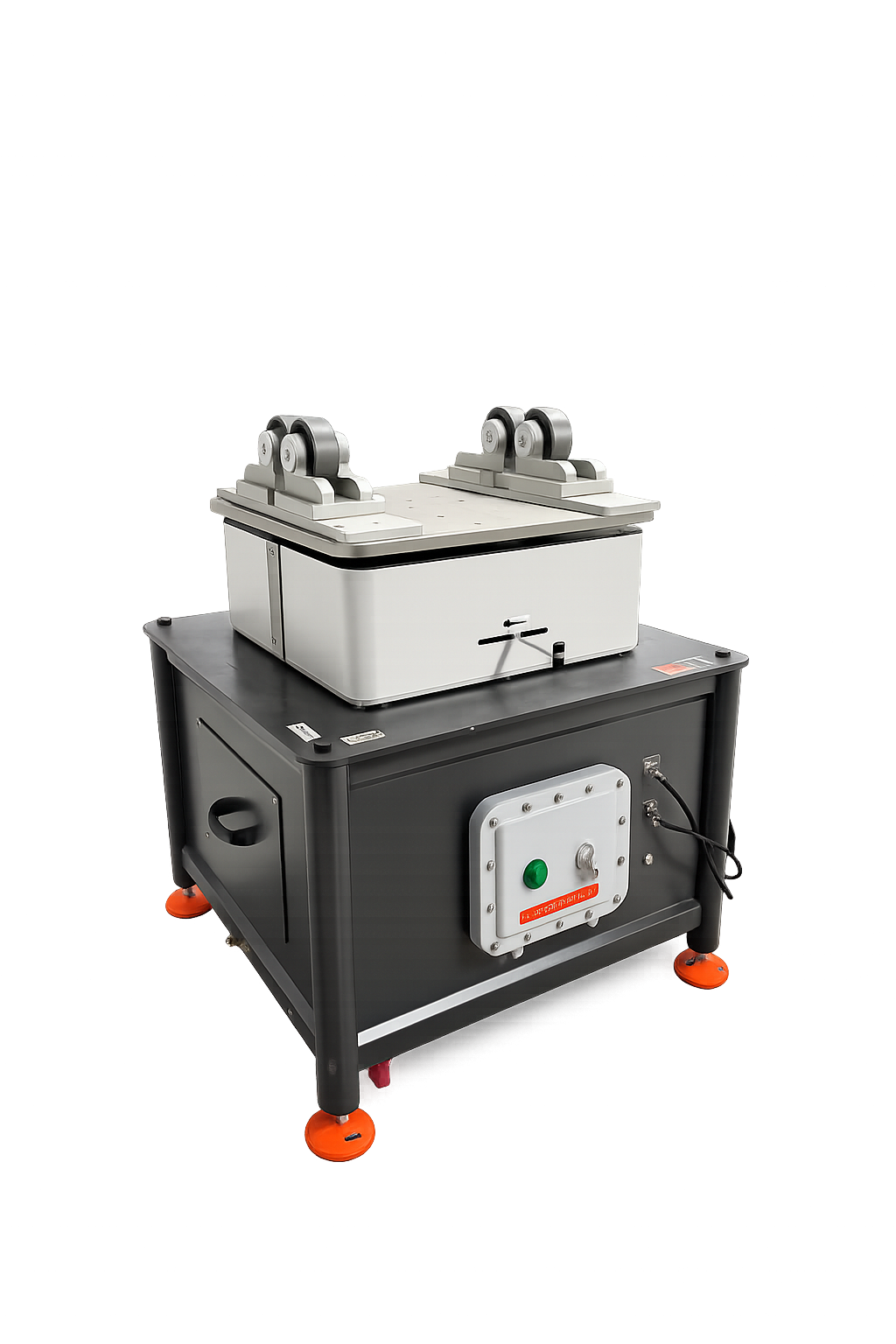

     K-KAM Technical Specs




    Atalet ve Çarpım Momentleri Ölçüm İhtiyacı

    Atalet ve çarpım moment çeşitli mekanik, kinematik ve dinamik hesaplamalarda kullanılan önemli bir parametredir.

  • Ataletsel Yükler ve Yapısal Analiz
  • Araç Dinamiği
  • Uçuş Mekaniği, Kontrol ve Simülasyon
  • Aeroelastik Analizler
  • Tasarım Doğrulama
  • Simetri ve Balans Kontrolü

  • Atalet Momenti Ölçüm Yöntemleri

    Atalet Momenti ölçümünde kullanılan dört temel yöntem bulunmaktadır:

  • Kuvvet ve Hareket Ölçümü
  • Döner Tabla Yöntemi
  • Sarkaç Yöntemi
  • Çok Eksenli Sarkaç Yöntemi

  • Kuvvet ve Hareket Ölçümü Yöntemi

  • En temel atalet momenti formülü kullanılır: T=Iα
  • Ölçümü yapılacak nesneyi oynatmak için eyleyiciler gerekir.
  • Tek bir fikstürle tüm eksenlerde ölçüm yapabilir.
  • Ölçümü yapılacak nesne ağırlaştıkça eyleyicilerin de kapasitesi gücü artar.

  • Sarkaç Yöntemi

  • En temel atalet momenti ölçüm yöntemidir.
  • Üstten sarkaç ile ölçüm yapılır.
  • Büyük nesneler rahatça ölçülebilir.
  • Kolay formül: I = (mgb2T2) / (4π2h)

  • Döner Tabla Yöntemi

  • Sarkaç yöntemi ile aynı teoriyi kullanır.
  • Alttan havalı yatak + burulma yayı ile ölçüm yapılabilir.
  • Sadece tek eksende ölçüm yapılabilir.
  • Her eksen için ayrı fikstür gerekir.
  • Çok Eksenli Sarkaç Yöntemi

    Ölçüm tablası çeşitli noktalardan yaylarla tutturulur. Böylece tablanın her yönde ve her eksende oynaması sağlanır. Alınan kuvvet ölçümleri frekans bölgesinde incelenir, gelişmiş hesaplama yöntemleri sayesinde frekanslar ayrılarak atalet momentleri hesaplanır.

    Ancak her seferde tek bir eksendeki atalet momenti ölçülebilir. Her bir ölçümden sonra sınır koşullarının modifiye edilmesi gerekmektedir. Ancak fikstürün değiştirilmesine gerek bulunmaz. Hassasiyeti diğer yöntemlere göre daha düşüktür. Alttan havalı yatak + burulma yayı ile ölçüm yapılabilir.Sadece tek eksende ölçüm yapılabilir.Her eksen için ayrı fikstür gerekir.



    Hava Araçları İçin Atalet Momenti Ölçümü

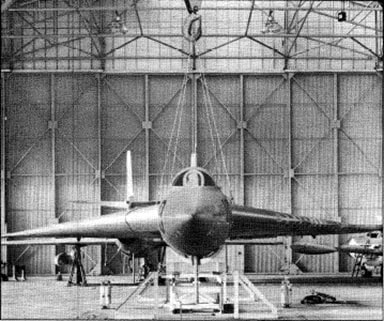

    Sarkaç yöntemi çoğunlukla hava araçları, hava platformları, füze ve podların atalet momentlerinin ölçümü için eskiden beri kullanılan bir yöntemdir. İlk hareket insanla ya da otomatik olarak doğrusal eyleyicilerle verilebilir. Karmaşık fikstürlere gerek kalmaz.Hava, deniz ve kara araçları, platformlar ve podlar için kullanılabilecek bir atalet momenti ölçüm sisteminin ekibimiz tarafından geliştirilmesi konusu değerlendirilmiştir. Sistemin temel özellikleri özetle aşağıdaki gibidir:

  • Yapısal tasarımları ve analizleri yapılmış yapı
  • Gelişmiş donanım ve sensörler
  • Gerçek zamanlı veri aktarımı, veri işleme ve değerlendirme ünitesi
  • Test edilecek aracın üç temel eksende atalet momentinin hassas ölçümü

  • Bunlar dışında, sistemin bizim tarafımızdan geliştirilmesi ile aşağıdaki özellikler mümkün olacaktır:

  • Müşteri gereksinimlerine uygun özelleştirilmiş tasarım
  • Müşterinin tam istediği şekilde tasarlanacak grafiksel kullanıcı arayüzü
  • Yerli sistem, yurtdışına göre fiyat avantajı
  • Kesintisiz teknik destek
  • Alttan havalı yatak + burulma yayı ile ölçüm yapılabilir.
  • Sadece tek eksende ölçüm yapılabilir.
  • Her eksen için ayrı fikstür gerekir.
